CARA MEMBUAT PROGRAM RESIDEN

CARA MEMBUAT PROGRAM RESIDEN

1. Buka aplikasi note pad

2. Setelah itu ketik perintah berikut :



3. Jika sudah Klik File , lalu pilih Save untuk menyimpan . beri nama file contoh  res1.asm. kemudian buka aplikasi DOSBOX :



4.Jika sudah ketik , TASM res1.asm lalu tekan Enter , kemudian ketik lagi TLINK/t res1 lalu tekan Enter lagi , terakhir ketik res1 maka akan keluar hasilnya akhir seperti gambar dibawah ini.

5. Untuk menjalankan program residen , buka program ron1.asm setelah itu tekan tombol print screen maka program tersebut akan berhenti



beginilah cara membuat progaram residen.

terimakasih. . .

membuat menu sorot

cara membuat menu sorot

assalamuallaikum postingan saya kali ini mengenai bagaimana cara membuat menu sorot untuk lebih jelasnya perhatikanlah dengan baik tutorial yang sudah saya buat di bawah ini

    Simpan program dengan nama SOROT.ASM. Jika sudah disimpan, cek di aplikasi DOSBOX.

    Ketika kita menekan tombol Enter setelah mengetikkan sorot, maka akan muncul hasil dari program diatas.

    Tekan tombol Enter untuk melihat hasilnya (Karakter Tidak Berwarna) :

    Jika ingin melihat hasil menu sorot yang lain, tekan tombol Bawah pada keyboard (Karakter Berwarna) laluEnter.

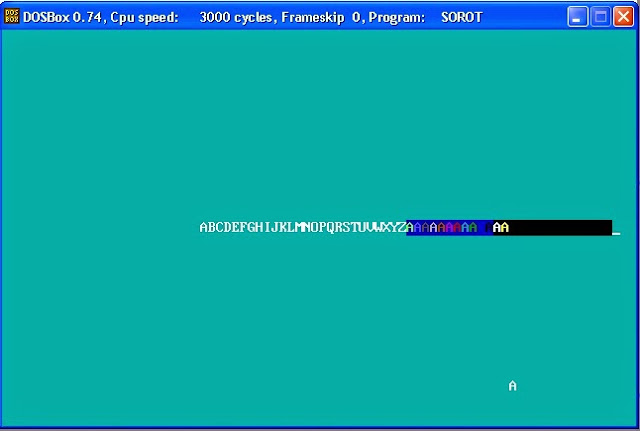

    Hasil Karakter Berwarna :

   Tekan kursor bawah lagi untuk memilih  program Rontok, kemudian Enter.

    Jika program rontok telah selesai, maka program akan berhenti secara otomatis.

terimakasih. . .

Cara Membuat Rangkaian Line Follower (dengan mengunakan Proteuss 8)

Cara Membuat Rangkaian Line Follower (dengan mengunakan Proteuss 8)

(mid 2)

assalammuallaikum postingan saya kali ini mengenai bagaimana cara membuat rangkaian jam digital dengan menggunakan proteus design suite 8.1
untuk lebuih jelasnya perhatikanlah tutorial dibawah ini dan bagi yang ingin mendownload silakan klik disinii

komponen komponen yang dibutuhkan











pertama tama Buka terlebih dahulu program proteus 8 lalu cari komponen yang dibutuhkan

Setelah dicari susun setiap komponen tersebut lalu sesuaikan dengan gambar diatas lalu disambungkan dengan kabel LBL dan jungtion.

1. Jika sudah, kita bisa mengecek rangkaian ini, apakah masih ada yang salah/error atau tidak ada lagi dengan cara mengklik gambar berikut.


2. Maka akan tampil seperti gambar berikut.






   setelah selesai susun pada PCB loyut.setelah disusun buka menu Tools >> Auto-router










PERINTAH LOMPAT (JMP)

nama:nurhasana

kelas:1 ca

nim:061430700517

assalammuallaikum postingan saya kali ini mengenai bagaimana cara membuat program petintah lompat(jmp)

untuk lebih jelasnya perhatikanlah tutorial yang sudah saya buat dibawah ini dan ikutilah langkah langkahny

bagi yang ingin mendownload filenya silakan download  klik disini

1.. Bukalah tampilan command prompt terlebih dahulu dengan cara klik start -> run -> cmd. Maka tampilan akan keluar seperti ini.

  2.Sekarang kita akan masuk kedalam folder tasm, tlink, dan rtm yang telah siap tadi, lalu kita masukkan pada menu edit d command prompt. Caranya sebagai berikut.



3. Lalu tekan enter setelah kita menginput tulisan edit tersebut maka akan tampil seperti ini.

4. Selanjutnya kita akan menginput perintah lompat (jmp) tersebut pada tampilan menu edit ini.



  5.Jika telah selesai sekarang kita akan simpan file tersebut dengan nama JMP1. Cara dengan klik File -> Save As lalu tulisan pada file name JMP1.ASM.

6. Setelah itu kita akan melakukan testing, apakah ada kesalahan pada penambahan tulisan add tersebut. Dengan cara sebagai berikut. Jika keluar tulisan none berarti program yang kita buat tadi telah berhasil.



 ITULAH tutorial bagaimana cara melakukan perintah lompat (JMP).

terimakasih. . .

MEMBUAT LAYOUT PCB RANGKAIAN PULSA SECARA MANUAL

nama:nurhasana

kelas:1 ca

nim:061430700517

assalammuallaikum postingan saya kali ini mengenai bagaimana cara membuat layout pcb rangkain pulsa secara manual utuk lebih jelakasnya perhatikanlah tutorial yang sudah saya buat di bawah ini

bagi yang ingin mendownload filenya silakan klik disini

1.Buka aplikasi Program ADVANCE PCB  kemudian klik advanc pcb, lalu pilih new untuk lembar kerja baru.

2.Ambillah komponen-komponen untuk membuat rangkaian pulsa dengan cara klik library kemudian components. Adapun komponen-komponen yang akan kita gunakan adalah:

∙         1 DIP8

∙         4 AXIAL0.4

∙         2 RB.2/.4

∙         1 VR2

∙         1 SIP2

3.Susunlah komponen komponen  tersebut seperti gambar dibawah ini:



4.Ubah nama komponen tersebut dengan cara klik dua kali angka/string yang akan diubah, maka akan muncul kotak dialog, isi nama komponen pada kolom text, lalu klik OK.

5.ubahlah nama komponen sepertigambar di bawah ini sesuai urutannya

.

6.Sembunyikan komponen agar lebih mudah untuk membuat tracknya nanti. Klik menu options>layers>un-check pada Top klik tombol OK.

6.Ubah layer menjadi bottom layer, klik menu current layer pilih bottom layer. Atau ubah layer pada kolom dibawah lembar kerja seperti gambar berikut:

7.Kemudian untuk menghubungkan kaki komponen bisa dengan klik menu auto auto

route kemudian pilih pad to pad atau bisa dengan cara manual klik menu edit place track atau klik icon pada menu toolbar.

Hubungkan semua komponen seperti gambar dibawah ini. Lalu buat kotak untuk mengelilingi komponen tersebut dengan menggunakan track juga. Seperti gambar dibawah ini:

Sheet Symbol dan Sheet Entry (Hubungan Antar Sheet)

Sheet Symbol dan Sheet Entry (Hubungan Antar Sheet)

nama:nurhasana

kelas:1 ca

nim:061430700517

assalammuallaikum postingan saya kali ini mengenai bagaimana cara menghubungkan antara beberapa sheet,shet symbol dan sheet entry untuk lebih jelasnya perhatikanlah tutorial dibawah ini yang sudah saya buat

bagi yang ingin mendownload filenya silakan klik disini

1. Buka terlebih dahulu sheet 'DETIK1.SCH'

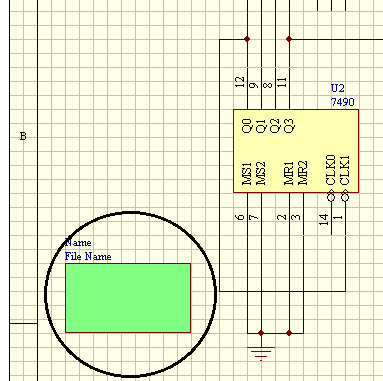

2. Klik menu Place -> Sheet Symbol atau tekan tombol Alt+P+S atau klik icon  pada Wiring Tools. Lalu buatlah kotak pada lembar kerja (di sisi lain dari IC 7490)



3. Klik 2x pada area sheet symbol sehingga muncul kotak dialog sheet symbol.



4. Kemudian edit pada bagian file name (diisi dengan 'PULSA1.SCH') dan name(diisi dengan 'PULSA1'), sehingga file name dan namenya berubah.



5. Setelah selesai klik Place-> Add Sheet Entry atau tekan tombol Alt+P+E atau klik icon  di Wiring Tools.Lalu tempatkan Sheet Entry di dalam Sheet symbol.



6. Klik dua kali pada sheet entry sehingga muncul kotak dialog sheet entry



7. Lalu ubah bagian name(diganti dengan 'PULSA1'), I/O type (diganti dengan 'Output'), style (diganti dengan 'Right'), dan side (diganti dengan 'Right').



8. Kemudian hubungkan Sheet Entry tersebut dengan kaki 14 di IC 7490 (U2) dengan menggunakan icon  di Wiring Tools.



9. Setelas selesai, klik rebuild pada box Project Manager, maka secara otomatis 'PULSA1.SCH' menjadi anak dari sheet 'DETIK1.SCH'.

Memasukkan Umur Dari Keyboard

Memasukkan Umur Dari Keyboard

nama:nurhasana

kelas 1ca

nim:061430700517

assalammuallaikum postingan saya kali ini mengenai bagaimana cara mermbuat program memasukan umur dari keyboard untuk lebih jelasnya perhatikanlah tutorial dibawah ini yang sudah saya buat dan bagi yang ingin mendownload filenya silakan klik disini

1.klik start kemudian Buka aplikasi Command Prompt :

2. Setelah itu ketik perintah seperti gambar dibawah ini , setelah diketik peintah yang ada digambar seperti berikutmaka akan muncul tampilan berwarna biru

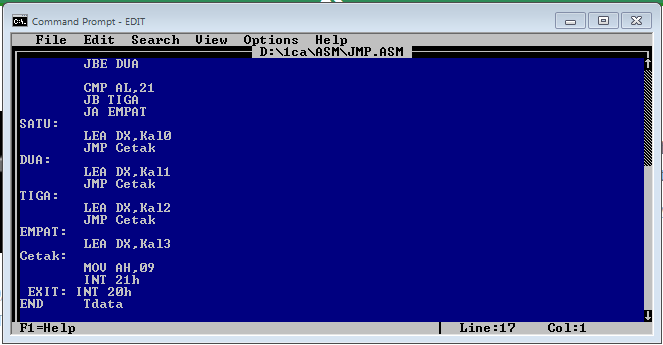

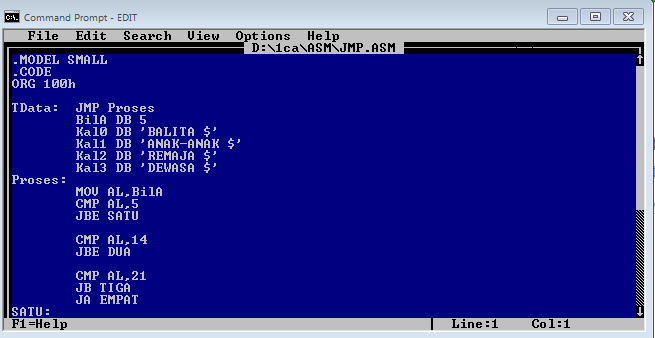

3. Setelah itu ketikanlah perintah seperti gambar dibawah ini

4. Jika sudah Klik File , lalu pilih Save untuk menyimpan . beri nama file contoh  JMP.asm. setelah itu Klik kembali File lalu pilih Exit untuk membuka kembali Command Prompt yang pertama kita buka sebelumnya

5. Jika sudah ketik , TASM  JMP.asm lalu tekan Enter , kemudian ketik lagi TLINK/t JMP lalu tekan Enter lagi , terakhir ketik JMP maka akan keluar hasilnya akhir seperti gambar dibawah ini:
