Rangkaian Menit {Hubungan Antar Sheet}Sheet4
Nama:Nurhasana
Kelas:1 CA
Nim:061430700517
assalammuallaikum postingan saya kali ini mengenai bagaimana cara membuat rangkain menit hubungan antara sheet menggunakan protel schematik untuk lebih jelasnya silakan perhatikan langkah langkah di bawah ini:
Komponen yang digunakan:
- 2 SEVEN SEGMENT
- 2 IC 7448
- 2 IC 7490
- 14 RESISTOR
- 1 SW-SPDT

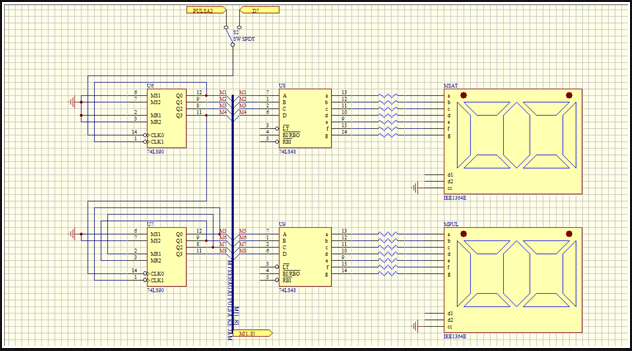

CARA MEMBUAT RANGKAIAN MENIT
- Pertama, buka program protel schematic yang telah diinstal. Lalu pilih file,klik new
- Klik icon untuk mempermudah saat kita menggambar rangkaian.
- Lalu
susun komponen rangkaian seperti rangkaian detik yang telah kita buat
pada sheet3 namun pada IC 7448 kaki '7, 1, 2, 8' dan IC 7490 kaki '12,
9, 8,11' dihubungkan dengan icon untuk garis dan icon untuk M1 - M8. Lalu dihubungkan dengan bus atau dengan icon untuk menghubungkan dengan port M[1..8] dengan menggunakan icon di Wiring Tools.
- Pada port M[1..8] ganti Name menjadi 'M[1..8]', Style menjadi 'Right', I/O Type menjadi 'Output', dan Alignment menjadi 'Left'.
- Pada SW-SPDT terdapat 2 port yaitu port 'D7' dan prt 'PULSA2' dengan I/O Type 'Input'
- Setelah
rangkaian selsai dibuat, buka kotak dialog Organization (klik dua kali pada
sisi luar lembar kerja) pilih Change. Isi bagian No diisi denah '3' dan
Total diisi dengan '7'.
- Lalu save as dengan nama 'MENIT1.SCH'.
