cara membuat rangkaian jam menghubungkan antara sheet5

membuat rangkaian jam{hubungan antara  sheet} sheet 5

assalammuallaikum posting saya kali ini mengenai bagai mana cara membuat rangkaain jam dengan menghubungkan antara sheet debgan menggunakan protel schematik

pertama tama buka terlebih dahulu protel schematik anda yang sudah di instal setelah dibuka pilih file klik new maka akan muncul gambar sebagai berikut



kedua siapkan komponen yang digunakan sebagai berikut:

1]2 sevent segment

2]IC 7448

3]2 IC 7490

4]14 resistor

5]SW-SPDT

CARA MEMBUAT RANGKAIAN JAM

1. Pertama, buka program schematic capture yang telah diinstal. Lalu pilih file, new


2. Klik icon untuk mempermudah saat kita menggambar rangkaian.

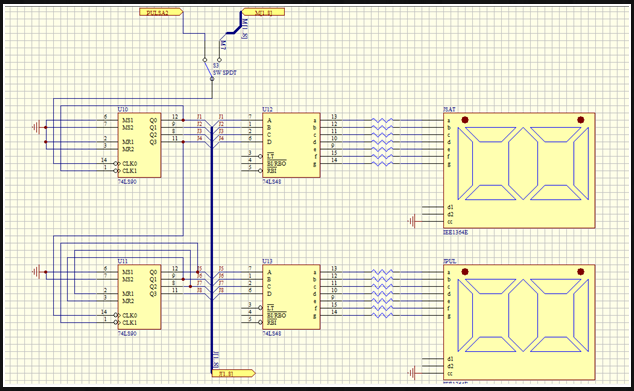

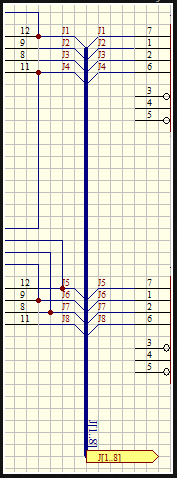

3. Lalu susun komponen rangkaian seperti rangkaian MENIT yang telah kita buat pada sheet4 namun pada IC 7448 kaki '7, 1, 2, 8' dan IC 7490 kaki '12, 9, 8,11' dihubungkan dengan icon     untuk garis dan icon     untuk J1 - J8. Lalu dihubungkan dengan bus atau dengan icon    untuk menghubungkan dengan port J[1..8] dengan menggunakan icon    di Wiring Tools.


4. Pada port M[1..8] ganti Name menjadi 'J[1..8]', Style menjadi 'Right', I/O Type menjadi 'Output', dan Alignment menjadi 'Left'.


5. Pada SW-SPDT terdapat 2 port yaitu port 'PULSA2' dan prt 'M[1..8]' dengan  I/O Type 'Input



6. Setelah rangkaian selsai dibuat, buka kotak dialog Organization (klik 2x pada sisi luar lembar kerja) pilih Change. Isi bagian No diisi denah '5' dan Total diisi dengan '7'.





7. Lalu save dengan nama 'JAM1.SCH'
