Protel Schematic : Cara Menambah Komponen Pada Library Editor

Protel Schematic : Cara Menambah Komponen Pada Library Editor

Assalammuallaikum wr.wb posting saya kali ini mengenai cara menambah componen pada library menggunakan protel schematic bagi yang ingin mendownload filenya silakan klik disini

11.      Buka Library Editor melalui Menu START >> All Programs >> Advanced Schematic >> Library Editor.

22.       Buka File NS-03.lib pada library, maka akan muncul gambar komponennya.

3.      Untuk memulai menggambar, klik File pilih New untuk membuka lembar kerja baru

4. 4        Untuk menambahkan komponen yang kita inginkan, klik Menu Component kemudian pilih New Component, atau tekan tombol Alt+C+N pada keyboard, atau klik icon  pada Library Tools.

55.      Klik icon  pada Library Tools untuk menggambar papan IC.

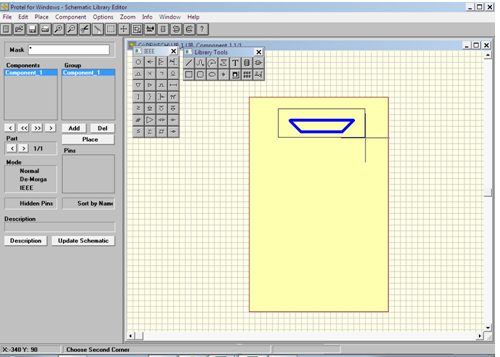

66.      Klik icon  pada box IEEE. Letakkan simbol tersebut pada papan IC bagian atas tengah. Untuk mengubah posisi tekan tombol Space Bar. Lalu klik dua kalipada mouse untuk mengatur ukuran.

77.      Lalu beri Pins pada gambar dengan cara klik icon  atau Klik Menu Place >>> Pins.

88.      Letakkan Pins pada kaki kanan dan kaki kiri papan IC sampai 9 Pins.

99.      Untuk mengubah atribut Pins [Name & nomor] klik dua kali pada Pins yang akan diubah name dan nomorny, maka akan muncul gambar seperti berikut.

110.  Lalu beri keterangan MM74C922 pada gambar dengan cara klik icon  pada Library Tools.

111.  Kemudian ubah pilihan pada Electrical Type sebagai berikut :

1.      Bagian input : Y1-Y4, X1-X4, dan Output Enable (OE).

2.   Bagian output : Data output A-D, Data Available (DA).

3.   Bagian passive : Oscillator (OSC), Keybounce Mask (KBM).

4.   Bagian Power : VCC, Ground (GND).

112.  Kelompokkan kaki-kaki komponen seperti gambar berikut.

113.  Sembunyikan kaki nomor 9 (GND) dan kaki nomor 18 (VCC) dengan cara klik dua kali pada Pins klik pada bagian Hidden.

114.  Kemudian isi kotak dialog Decription.

1.  Default Designator diisi dengan U? untuk tanda komponen IC.

22.      Foot Print 1 diisi dengan DP18

115.  Klik file lalu save as, selesai.

cara membuat seven segment dengan menggunakan protel schematic

Protel Schematic : Seven Segment

assalammuallaikum wr.wb posting saya kali ini mengenai cara membuat seven segment pada protel schematic

bagi yang ingin mendownload filenya silakan klik disini

1.    Buka Library Editor melalui Menu START >> All Programs >> Advanced Schematic >> Library Editor.

2.    pilih File kemudian klik New untuk membuka lembar kerja baru.

3.    Klik icon  pada Library Tools untuk memperbesar lembar kerja agar mempermudah kita menggambar.

4.    Klik icon  pada Library Tools untuk menggambar persegi. Klik kemudian drag lalu klik lagi sehingga menjadi gambar persegi lalu klik kanan pada mouse untuk menghilangkan objek.

5.    Klik icon  pada Library Tools untuk membuat garis yang diinginkan

6.Copy gambar tadi dengan cara Klik Menu Edit >>> Select Area >>> Inside Area, klik dan drag gambar tadi. Lalu Klik Menu Edit >>> Copy. Kemudian Paste dengan cara Pilih Edit >>> Paste.

7. Untuk mengubah posisi gambar, tekan Space Bar seperti gambar dibawah ini

8.    Copy gambar tadi untuk gambar bagian bawah dengan cara yang sama seperti tadi (Klik Menu Edit >> Select Area >> Inside Area, klik dan drag gambar tadi. Lalu Pilih Edit >> Copy. Kemudian Paste, Klik Menu Edit >> Paste). Ubah posisi gambar menjadi terbalik dari yang dicopy tadi.

9.    Untuk menghilangkan objek yang diblok, Klik Menu Edit >>> Deselect Area >>> Inside Area klik dan drag gambar. Secara otomatis gambar akan kembali seperti semula.

10.   Beri Pins pada gambar dengan cara klik icon  pada Library Tools, atau Klik Menu Place >>> Pins.



11.Untuk mengubah posisi Pins, tekan tombol Space Bar.

12.  Ubah angka 1 pada Pins dengan cara klik dua kali pada Pins, pada box Name ubah huruf F kemudian pada Show Number di hide.

13..  Lakukan hingga Pins mencapai 10 pins

14.  Lalu buat bulat pada sisi kanan bawah dan kiri bawah gambar menggunakan icon .

Cara mencetak huruf A,B,C,D,E,F,G,H,I,J,K,L,M,N,O,P,Q,R,S,T,U,V,W,X,Y,Z menggunakan program assemble

Cara mencetak huruf  A,B,C,D,E,F,G,H,I,J,K,L,M,N,O,P,Q,R,S,T,U,V,W,X,Y,Z menggunakan program assemble

Posting saya hari ini tutorial mengenai cara mencetak huruf A-Z menggunakan program assemble jika anda ingin mendowload silakan download silakan klik disini

1)buka program command prompt dan tuliskan perintah maka akan muncul gambar sebagai berikut

2)Buka kembali program command promp dan tuliskan perintah yang sama hanya tinggal di tambahkan EDIT

Contoh

C:\USER\ELLY KHUMARINI>CD\  lalu enter

C:\>D:

D:\>CD 1CA\ASM

D:\1CA\ASM EDIT

3)setelah ditambahkan  EDIT  layar command prompt yang tadinya berwarna hitam maka akan berubah menjadi warna biru seperti pada gambar dibawah ini

4)kemudian Setelah muncul layar berwarna biru tulislah perintah seperti di bawah ini



5)setelah selesai lalu save as sesuai nama yang anda inginkan,seperti gambar dibawah ini

6)kemudian setelah di save kita cek dengan menggunakan program command prompt yang telah kita buka pertama kali tadi,apabila kita meuliskan perintah dengan enar maka TASM akan menunjukan error message dan warning message’none’ seperti gambar di bawah ini



7)selanjutnya setelah di cek menggunakan TASM lalu di lanjutkan lagi dengan menggunakan TLINK  dengan melanjutkan langkah langkah sebelumnya maka akan muncul gambar seagai berikut

8)setelah selesai maka huruf yang anda inginkan akan muncul di layar command prompt anda

Cara membuat warna pada program assemble

Cara membuat warna pada program assemble

Pada posting saya kali ini tutorial mengenai cara membuat warna pada program assemble,jika ingin mendownload silakan download di sisni

1)Buka program command prompt dan tuliskan perintah maka akan muncul gambar sebagai berikut

2)Buka kembali program command promp dan tuliskan perintah yang sama hanya tinggal di tambahkan EDIT Contoh:

C:\USER\ELLY KHUSMARINI>CD\  lalu enter

C:\>D:

D:\>CD 1CA\ASM

D:\1CA\ASM EDIT

3)setelah ditambahkan  EDIT  layar command prompt yang tadinya berwarna hitam maka akan berubah menjadi warna biru seperti pada gambar dibawah ini

4)kemudian Setelah muncul layar berwarna biru tulislah perintah seperti di bawah ini

5)setelah selesai lalu save as sesuai nama yang anda inginkan,seperti gambar dibawah ini

6)kemudian setelah di save kita cek dengan menggunakan program command prompt yang telah kita buka pertama kali tadi,apabila kita meuliskan perintah dengan enar maka TASM akan menunjukan error message dan warning message’none’ seperti gambar di bawah ini

7)selanjutnya setelah di cek menggunakan TASM lalu di lanjutkan lagi dengan menggunakan TLINK  dengan melanjutkan langkah langkah sebelumnya maka akan muncul gambar seagai berikut

8)setelah selesai maka huruf yang anda inginkan akan muncul di layar command prompt anda
